一种便于携带且稳定型的多媒体影视灯
2376人浏览  | 1人意向购买  | 交易次数:0次
挂牌已结束 挂牌开始时间: 2020-01-13 剩余时间:已到期
商品编号
201936501435941476
商品权属
代理
交易方式
技术转让
商品价格
¥ 5,000 元

店铺信息

江阴职业技术学院
电话 139xxxx2188
本实用新型涉及多媒体影视灯技术领域,具体是一种便于携带且稳定型的多媒体影视灯。影室灯是在舞台演出和影视拍摄中,为了照明及达到某种光线效果而使用的一类灯具。
本实用新型的目的在于提供一种便于携带且稳定型的多媒体影视灯,以解决上述背景技术中提出的问题。
为实现上述目的,本实用新型提供如下技术方案:

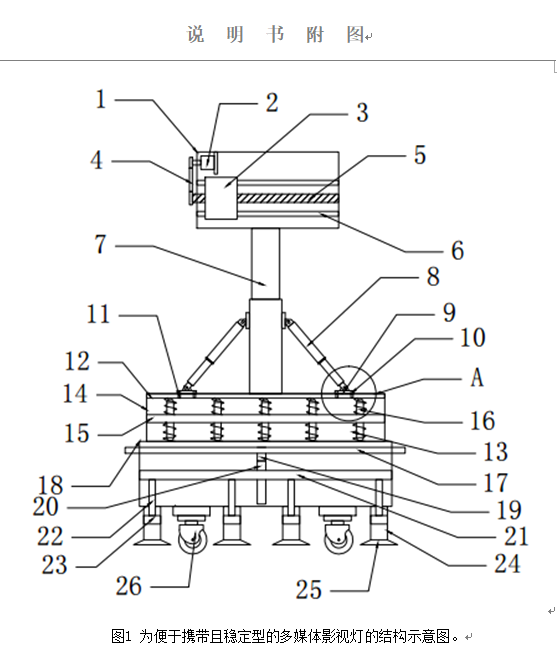

一种便于携带且稳定型的多媒体影视灯,包括灯箱、连接装置、减震装置和固定装置,所述灯箱内侧设置有电机,所述电机与灯箱之间螺栓连接,所述电机下侧设置有传动丝杆,所述传动丝杆与灯箱之间轴承连接,所述电机左侧输出端和传动丝杆左端均固定连接设置有带轮,所述带轮之间通过皮带连接,所述传动丝杆上下两侧均设置有导向杆,所述导向杆与灯箱之间固定连接,所述传动丝杆上设置有光源,所述光源与传动丝杆之间螺纹连接,所述光源与导向杆之间滑动连接,所述灯箱下侧设置有减震装置,所述减震装置与灯箱之间通过连接装置连接,所述减震装置底部设置有固定装置。
作为本实用新型进一步的方案:所述减震装置包括弹簧、减震箱、固定板和固定块,所述减震箱设置在固定座顶部,所述减震箱与固定座固定连接,所述减震箱内侧设置有固定板,所述固定板与减震箱固定连接,所述固定板上设置有若干固定块,固定块贯穿固定板并与固定板滑动连接,所述固定板上下两侧均设置有若干弹簧,所述弹簧设置在固定块外侧并与固定板固定连接。

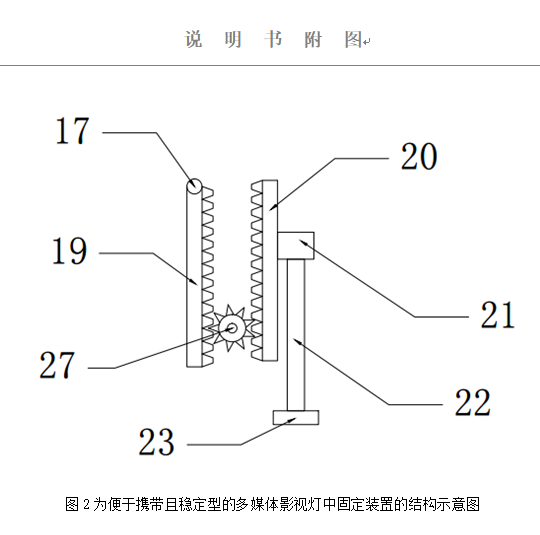

作为本实用新型进一步的方案:所述固定装置包括把手、固定座、第一齿条、第二齿条、横杆、固定杆、活塞、吸管、吸盘、万向轮和齿轮,所述固定座设置在减震箱底部,所述固定座内侧设置有第一齿条,所述第一齿条顶部设置有把手,所述把手与第一齿条固定连接,把手与固定座滑动连接,所述第一齿条前侧设置有第二齿条,所述第一齿条与第二齿条之间通过齿轮啮合连接,所述第二齿条前侧设置有横杆,所述横杆与第二齿条固定连接,所述横杆下侧设置有若干活塞,若干所述活塞与横杆之间通过固定杆固定连接,所述活塞外侧设置有吸管,吸管与固定座固定连接,所述吸管底部设置有吸盘,吸盘与吸管固定连接,相邻所述吸管之间设置有万向轮,所述万向轮与固定座之间通过液压伸缩杆固定连接。

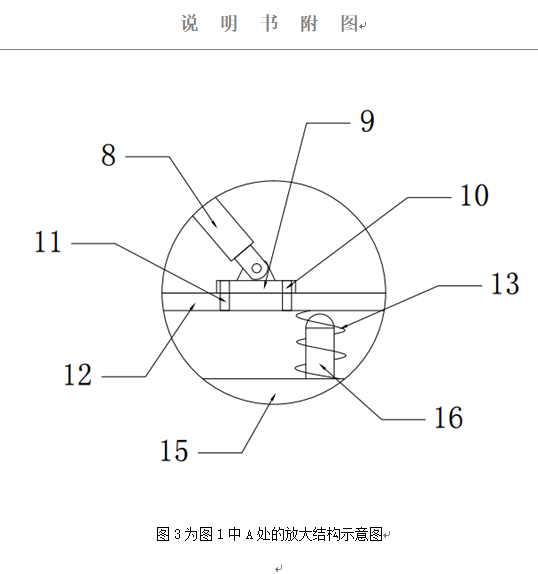

作为本实用新型进一步的方案:所述连接装置包括支撑杆、连接杆、滑块、第一螺栓孔、第二螺栓孔和滑槽,所述支撑杆设置在灯箱与减震箱之间,所述支撑杆与灯箱、支撑杆与减震箱之间均螺纹连接,所述支撑杆左右两侧设置有连接杆,所述连接杆与支撑杆铰接,所述连接杆为伸缩杆,所述连接杆另一端与滑块铰接,所述滑块下侧设置有滑槽,滑块与滑槽滑动连接,所述滑块左右两端均设置有第一螺栓孔,所述滑槽上设置有第二螺栓孔,所述第一螺栓孔与第二螺栓孔孔径相等。
作为本实用新型进一步的方案:所述固定块上下两端均设置有橡胶层。
与现有技术相比,本实用新型的有益效果是:该便于携带且稳定型的多媒体影视灯,通过设置导向杆,能够使光源沿导向杆来回移动,避免了光源的抖动,利于对光源进行调焦,通过设置弹簧可以有效降低震动对装置的影响,通过设置减震装置,可以吸收震动对装置产生的冲力,利于影视灯平稳运行,提升了舞台效果,通过设置固定装置,使影视灯可以根据不同情况选择是固定还是移动,方便了操作人员,提高了工作效率,通过多处的螺纹连接,方便对装置进行拆卸,利于装置存放,通过设置连接杆,可以增加支撑杆的稳定性,提高装置的安全性,通过设置第一螺栓孔和第二螺栓孔,可以对连接杆进行固定,进一步加强连接装置的稳固程度。
实用新型专利  一种便于携带且稳定型的多媒体影视灯
商品类型 专利 申请号 ZL201920088823.2 IPC分类号
CN 209262804 U
专利类型 实用新型 法律状态 有权 技术领域
文化创意产业支撑技术 创作、设计与制作技术 高技术服务
交易方式 技术转让 专利状态 已授权 专利权人
周箭
